Calibrador usado para o controle da rosca NPTF, tem como principal característica a rosca cônica e a ausência do anel não passa.

O anel cônico roscado do calibrador verifica todo o perfil da rosca como ângulo, passo, e o diâmetro primitivo da rosca externa, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

Funcionamento: Para que o produto seja considerado aprovado, o anel roscado cônico deverá entrar no eixo roscado e travar dentro de uma altura existente entre o rebaixo mínimo e a face do calibrador.

Os calibradores tampão de rosca NPTF têm a identificação de seu diâmetro nominal em polegada.
Uma polegada é igual a 25.4 mm.
Sempre que se especifica uma dimensão em polegada, esta deverá ser seguida de aspas.

Exemplo:
1/2” – Meia polegada                          2½” – Duas polegadas e meia

Após a especificação do diâmetro nominal da rosca, é informada a quantidade de filetes contidos no comprimento de 1″ ou 25,4 mm.

Este calibrador sempre tem na sua especificação a sigla NPTF que significa “Rosca americana cônica para tubulação com passagem de líquidos”.

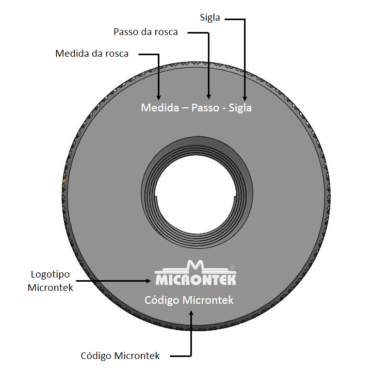

Na face do calibrador são gravados a medida da rosca, passo do produto a ser controlado acompanhado das siglas NPTF e L1, que indica que o comprimento de calibração, assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.
