Este calibrador é utilizado para a inspeção de eixos roscados, sendo basicamente formado por um anel passa e um anel não passa.

O anel passa do calibrador verifica todo o perfil da rosca como ângulo, passo, diâmetro maior mínimo e o diâmetro primitivo da rosca externa, tem seu diâmetro externo recartilhado, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O anel não passa do calibrador verifica se o diâmetro primitivo da rosca externa não está menor que o especificado, tem também seu diâmetro externo recartilhado, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O canal existente no diâmetro externo do anel não passa, é pintado de vermelho e serve para identificar o lado não passa do calibrador.

Funcionamento: Para que o produto seja considerado aprovado, o lado passa do calibrador deverá obrigatoriamente entrar no eixo roscado.

O lado não passa poderá entrar no produto, porém não mais que duas voltas.

O calibrador anel de rosca NPSM têm a identificação de seu diâmetro nominal em polegada.
Uma polegada é igual a 25.4 mm.
Sempre que se especifica uma dimensão em polegada, esta deverá ser seguida de aspas.
Exemplo:

1/2″ – Meia polegada                                            2½” – Duas polegadas e meia

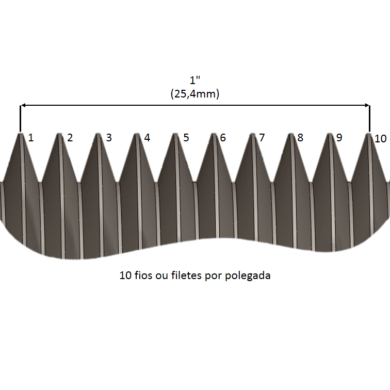

Após a especificação do diâmetro nominal da rosca, é informada a quantidade de filetes contidos no comprimento de 1″ ou 25,4 mm.

Este calibrador sempre tem na sua especificação a sigla NPSM que significa “Rosca americana paralela para tubo mecânico”.

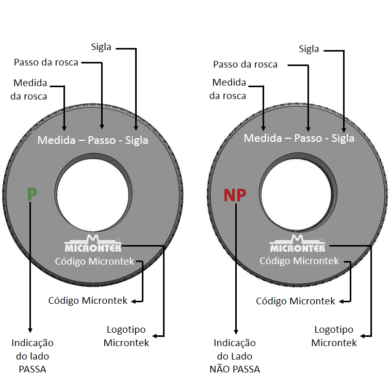

Na face do calibrador são gravadas as informações “P”, “NP” as quais identificam o lado passa e não passa do calibrador.

Além destas informações é usual serem gravados a medida da rosca e o passo acompanhado da sigla NPSM, assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.
