CALIBRADOR ANEL DE ROSCA UNIFICADA: UN – UNC – UNF – UNEF – UNS – UNJ – UNJC – UNJF – UNJEF – UNJS
Este calibrador é utilizado para a inspeção de eixos roscados, sendo o jogo basicamente formado por um anel passa e um anel não passa.
O anel passa do calibrador verifica todo o perfil da rosca como ângulo, passo, diâmetro maior mínimo e o diâmetro primitivo da rosca externa, tem seu diâmetro externo recartilhado, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.
O anel não passa do calibrador verifica se o diâmetro primitivo da rosca externa não está menor que o especificado, tem também seu diâmetro externo recartilhado, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.
O canal existente no blank do lado não passa, é pintado de vermelho e serve para identificar o lado não passa do calibrador.
Funcionamento: Para que o produto seja considerado aprovado, o anel passa do calibrador deverá obrigatoriamente entrar no eixo roscado.
O anel não passa poderá entrar no produto, porém não mais que duas voltas.
Os calibradores anel de rosca unificada têm a identificação de seu diâmetro nominal em polegada.
Uma polegada é igual a 25.4 mm.
Sempre que se especifica uma dimensão em polegada, esta deverá ser seguida de aspas.
Exemplo:
1/2” – Meia polegada 2½” – Duas polegadas e meia

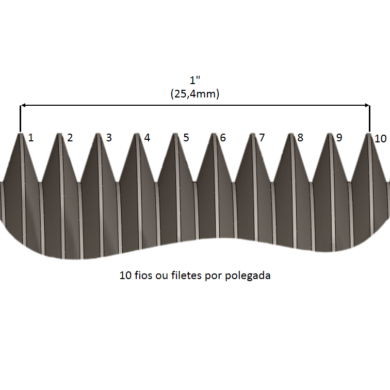

Após a especificação do diâmetro nominal da rosca, é informada a quantidade de filetes contidos no comprimento de 1″ ou 25,4 mm, acompanhada por uma sigla que poderá ser UN, UNC, UNF, UNEF ou UNS.
Esta sigla está diretamente ligada à quantidade de fios por polegada contida na rosca conforme descrito a seguir:
| SIGLA | PASSO DA ROSCA |
| UN | PASSO NORMAL |
| UNC | PASSO COMUM |
| UNF | PASSO FINO |
| UNEF | PASSO EXTRA FINO |
| UNS | PASSO ESPECIAL |
Após a sigla, é indicada a classe de tolerância do calibrador a ser utilizado.
Existem somente 3 classes de tolerância possíveis para os calibradores anel de rosca unificada: 1A, 2A e 3A.
Quando o cliente não especificar a classe de tolerância do calibrador, a classe 2A deverá ser adotada.

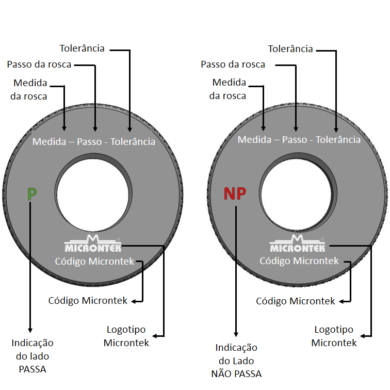

Na face do calibrador são gravadas as informações “P”, “NP” as quais identificam o lado passa e não passa do calibrador.
Além destas informações é usual serem gravadas a medida da rosca, passo e as classes de tolerância do diâmetro interno e primitivo do produto a ser controlado, assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.
