Este calibrador é utilizado para a inspeção de eixos lisos, sendo o jogo basicamente formado por um anel passa e um anel não passa.

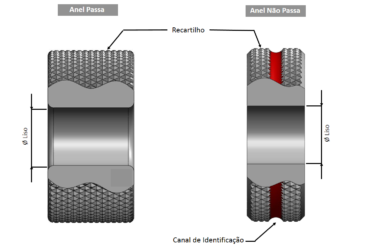

O anel passa do calibrador verifica o diâmetro externo máximo do produto, tem seu diâmetro externo recartilhado, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O anel não passa do calibrador verifica o diâmetro externo mínimo do produto, tem também seu diâmetro externo recartilhado, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

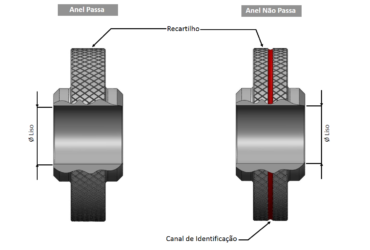

O canal existente no diâmetro externo do anel não passa, é pintado de vermelho e serve para identificar o lado não passa do calibrador.

Funcionamento: Para que o produto seja considerado aprovado, o lado passa do calibrador deverá obrigatoriamente entrar no produto.

O lado não passa não poderá entrar no produto.

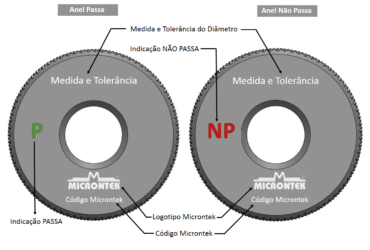

Na face do calibrador são gravadas as informações “P”, “NP” as quais identificam o lado passa e não passa do calibrador.

Além destas informações é usual serem gravadas a dimensão e a tolerância do produto a ser controlado, assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.

As tolerâncias dos diâmetros externos dos eixos são especificadas por uma letra minúscula sempre acompanhada por um número.

Para diâmetros acima de 100 mm, os lados passa e não passa do calibrador tem seu blank aliviado com o objetivo de diminuir o peso, facilitando o manuseio.

O material utilizado na construção, assim como a dureza e funcionamento seguem os mesmos padrões do calibrador anel liso com diâmetros abaixo de 100 mm.

Com relação à gravação dos calibradores, está também segue os mesmos padrões do calibrador anel liso com diâmetros abaixo de 100 mm.
