Este calibrador é utilizado para ajuste e zeramento de instrumentos de medição, tais como plugs pneumáticos, ogivas mecânicas, súbitos e etc., sendo que, este anel, não entra em contato direto com o produto, servindo apenas de referência para o ajuste do instrumento de medição.

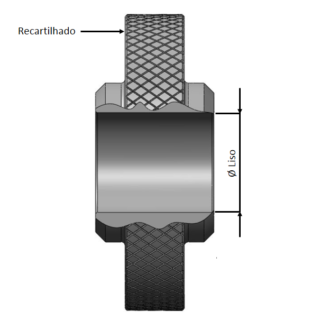

Para proporcionar firmeza no manuseio, seu diâmetro externo é recartilhado, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

Este calibrador tem uma largura maior que o calibrador fabricado conforme norma DIN 2250, além de ter seus diâmetros externos e internos raiados.

Geralmente, tem o diâmetro interno fabricado conforme tolerância especificada na norma ANSI/ASME B1.2 classe X.

Por exemplo, um calibrador anel padrão liso com diâmetro de 10 mm, terá uma tolerância em seu diâmetro interno ± 0,0005 (classe X).

O diâmetro interno poderá também ser construído conforme especificação do cliente ou segundo as classes de tolerância XX, Y ou Z.

Nestes casos, para um diâmetro interno de 10 mm, a tolerância de fabricação será ± 0,0002(classe XX), ±0,0008 (classe Y) ou ± 0,0013 (classe Z).

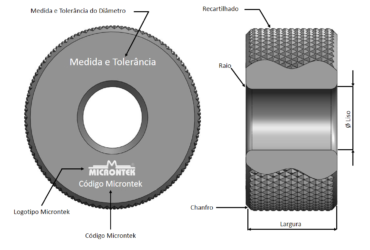

Na face do calibrador são gravadas a dimensão do calibrador, o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.

Caso seja solicitado pelo cliente, poderá ser gravada no anel a dimensão real encontrada do diâmetro interno do padrão.

Para diâmetros acima de 38,3 mm, o calibrador anel padrão liso tem seu blank aliviado com o objetivo de diminuir o peso, facilitando o manuseio.

O material utilizado na construção, assim como a dureza e funcionamento seguem os mesmos padrões do calibrador anel padrão liso com diâmetros abaixo de 38,3 mm.

Com relação à gravação dos calibradores, está também segue os mesmos padrões do calibrador anel padrão liso com diâmetros abaixo de 100 mm.

OUTRAS SOLICITAÇÕES DE FABRICAÇÃO

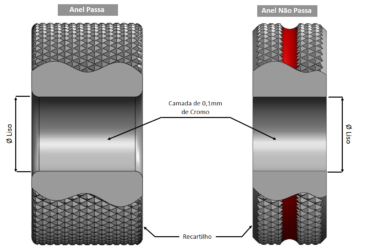

1A           Fabricação em aço temperado com camada de 0,1 mm de CROMO DURO.

Cromo duro é um tratamento superficial que eleva a dureza na superfície de medição para até 67 Hrc, aumentando a vida útil do calibrador.

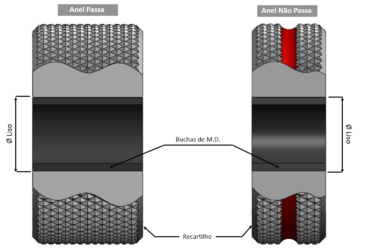

1B           Fabricação em BUCHA DE METAL DURO CLASSE K10.

O metal duro é um material com alta resistência ao desgaste, com dureza de até 72 Hrc, recomendado para a construção de calibradores usados no controle de produtos fabricados em materiais abrasivos como latão, alumínio e ferro fundido.
