Este calibrador é utilizado para a inspeção de eixos lisos, tem os lados passa e não passa localizados em suas extremidades, sendo fabricado em aço VC 52 temperado e revenido com dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O lado passa do calibrador corresponde à medida máxima do produto.

O lado não passa do calibrador corresponde à dimensão mínima do produto a ser inspecionado sendo identificado através da pintura em vermelho.

Funcionamento: Para que o produto seja considerado aprovado, o lado passa do calibrador deverá obrigatoriamente entrar no eixo, e o lado não passa não deverá entrar no eixo.

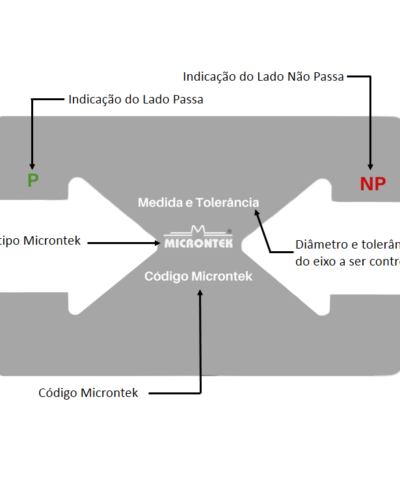

Na face do calibrador são gravadas as informações “P”, “NP” as quais identificam o lado passa e não passa do calibrador.

Além destas informações é usual serem gravadas as dimensões mínima e máxima do produto a ser controlado assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.
