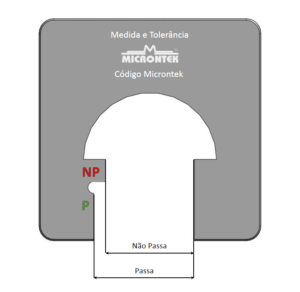

Este calibrador também é usado para a inspeção de eixos, tendo como principal característica a construção do lado passa e lado não passa em um só lado do calibrador.

O blank é fabricado em aço VC 52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

A parte frontal do blank que é o lado passa corresponde à medida máxima do produto.

A parte posterior do blank que é o lado não passa corresponde à medida mínima do produto.

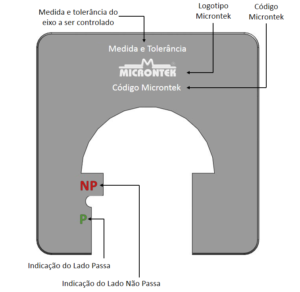

Na face do calibrador são gravadas as informações “P”, “NP” as quais identificam o lado passa e não passa do calibrador.

Além destas informações é usual serem gravadas as dimensões mínima e máxima do produto a ser controlado assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.

Funcionamento: Este calibrador tem a mesma função do calibrador de boca duplo, tendo como diferença, maior rapidez no controle do produto, uma vez que não há necessidade de virar o calibrador para o uso do lado passa e não passa, uma vez que os lados passa e não passa estão em uma só extremidade do calibrador.

OUTRAS SOLICITAÇÕES DE FABRICAÇÃO

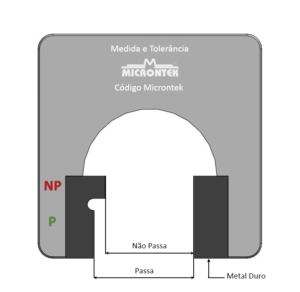

2A  Fabricação em aço com inserto de Metal Duro soldado na Classe K10.

O metal duro é um material com alta resistência ao desgaste, com dureza de até 72 Hrc, recomendado para a construção de calibradores usados no controle de produtos fabricados em materiais abrasivos como latão, alumínio e ferro fundido.

2B  Fabricação com lados passa e não passa rebaixados para o controle de canais com o fundo plano.

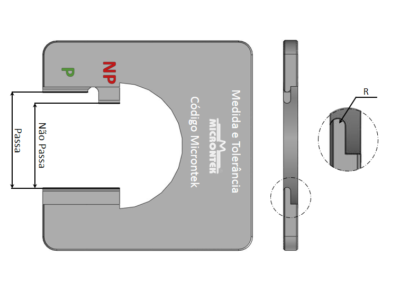

2C  Fabricação com lados passa e não passa com raio para o controle de canais que contenham raio no fundo.

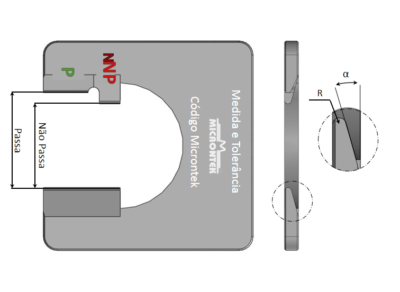

2D  Fabricação com lados passa e não passa com ângulo e raio para controle de uma área pequena no produto.

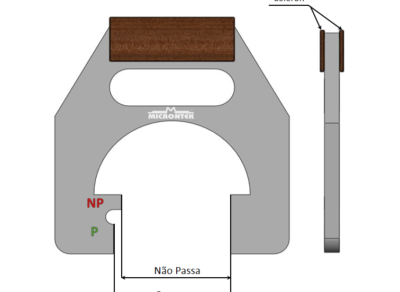

2E  Fabricação com isolante térmico fabricado em Celeron para medidas de controle de 50 a 160 mm conforme norma DIN 2235.

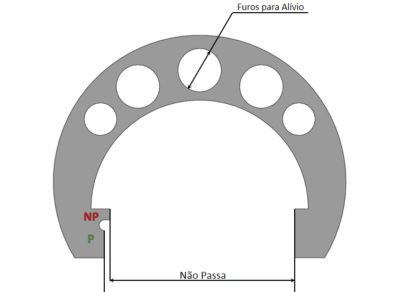

2F  Fabricação tipo ferradura com furos de alivio de peso para medidas de controle acima de 160 mm conforme padrão MICRONTEK.
