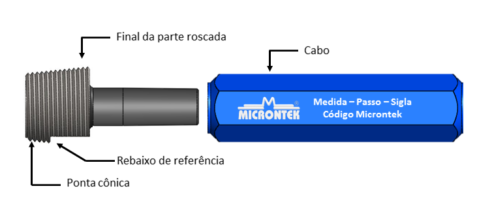

Calibrador usado para o controle da rosca BSPT, tem como principal característica a rosca cônica e a ausência do lado não passa, sendo basicamente formado por um cabo, e ponta cônica roscada.

A ponta cônica roscada do calibrador verifica todo o perfil da rosca como ângulo, passo, e o diâmetro primitivo da rosca interna, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O cabo é fabricado em alumínio, com tratamento superficial de anodização azul.

Funcionamento: Para que o produto seja considerado aprovado, a ponta cônica deverá entrar no furo roscado e travar dentro de uma altura existente entre o rebaixo de referência e o final da parte rosca da.

Os calibradores tampão de rosca BSPT têm a identificação de seu diâmetro nominal em polegada.

Uma polegada é igual a 25.4 mm.

Sempre que se especifica uma dimensão em polegada, está deverá ser seguida de aspas.

Exemplo:

1/2” – Meia polegada                                           2½” – Duas polegadas e meia

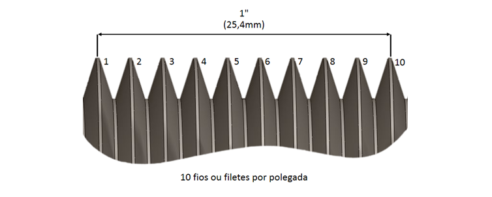

Após a especificação do diâmetro nominal da rosca, é informada a quantidade de filetes contidos no comprimento de 1″ ou 25,4 mm.

Este calibrador sempre tem na sua especificação a sigla BSPT que significa “Rosca Britânica cônica para tubos”.

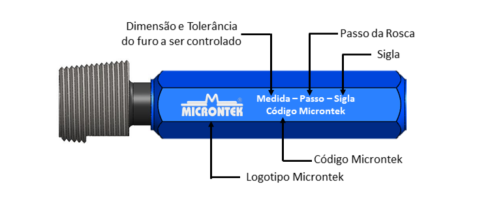

No cabo do calibrador são gravados a medida da rosca, passo do produto a ser controlado acompanhado da sigla BSPT, assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.

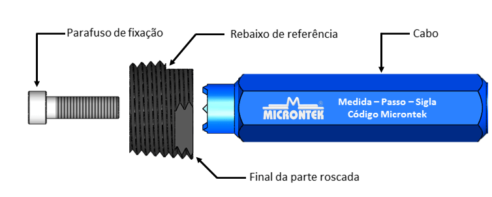

Calibradores tampão de rosca BSPT com diâmetros nominais acima 2½“tem seu blank fixado no cabo através de sistema “trilock”, sendo que 01 jogo deste tipo de calibrador, formado por um blank roscado cônico, um parafuso de fixação e um cabo.

A ponta cônica roscada do calibrador verifica todo o perfil da rosca como ângulo, passo e o diâmetro primitivo da rosca interna, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O parafuso de fixação é fabricado em aço 1020, e com acabamento superficial em oxidação negra.

O cabo é fabricado em alumínio, com tratamento superficial de anodização azul.

Funcionamento: Para que o produto seja considerado aprovado, a ponta cônica deverá entrar no furo roscado e travar dentro de uma altura existente entre o rebaixo de referência e o final da parte roscada.

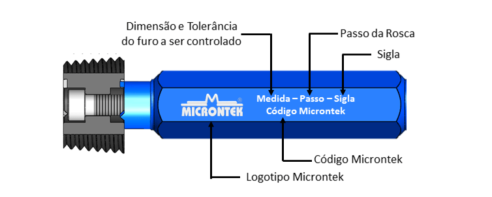

No cabo do calibrador são gravados a medida da rosca, passo do produto a ser controlado acompanhado da sigla BSPT, assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.
