Calibrador usado para o controle da rosca NGT, tem como principal característica a rosca cônica e a ausência do lado não passa, sendo basicamente formado por um cabo, e ponta cônica roscada.

A ponta cônica roscada do calibrador verifica todo o perfil da rosca como ângulo, passo, e o diâmetro primitivo da rosca interna, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O cabo é fabricado em alumínio, com tratamento superficial de anodização azul.

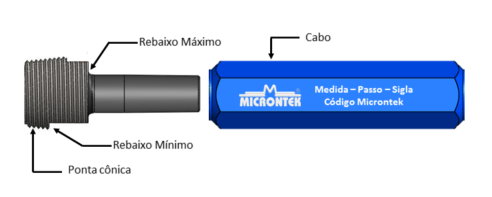

Funcionamento: Para que o produto seja considerado aprovado, a ponta cônica deverá entrar no furo roscado e travar em uma altura existente entre os rebaixos máximo e mínimo do calibrador.

Os calibradores tampão de rosca NGT têm a identificação de seu diâmetro nominal em polegada.

Uma polegada é igual a 25.4 mm.

Sempre que se especifica uma dimensão em polegada, está deverá ser seguida de aspas.

Exemplo:

1/2″ – Meia Polegada                           2½” – Duas polegadas e meia

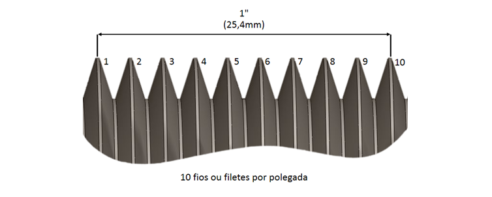

Após a especificação do diâmetro nominal da rosca, é informada a quantidade de filetes contidos no comprimento de 1″ ou 25,4 mm.

Este calibrador sempre tem na sua especificação a sigla NGT que significa “Rosca americana cônica para gás”.

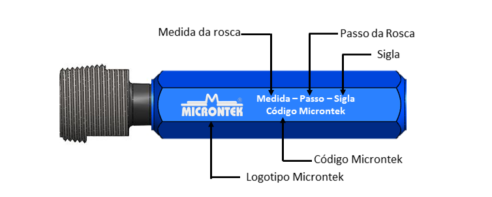

No cabo do calibrador são gravados a medida da rosca, passo do produto a ser controlado acompanhado das siglas NGT e L1, que indica que o comprimento de calibração, assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.

Não existe calibrador NGT trilock, uma vez que a maior medida existente deste calibrador é de 1¼”.
