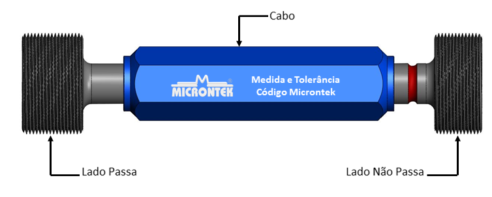

Este calibrador é utilizado para a inspeção de furos roscados, sendo basicamente formado por um cabo, lado passa e lado não passa.

O lado passa do calibrador verifica todo o perfil da rosca como ângulo, passo, diâmetro maior mínimo e o diâmetro primitivo da rosca interna, sendo fabricado em aço APT ou em VC 52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O lado não passa do calibrador verifica se o diâmetro primitivo da rosca interna não está maior que o especificado, e é também fabricado em aço APT ou em VC 52 temperado e revenido com uma dureza de 60 a 62Hrc e com tratamento superficial oxidado.

O canal existente no blank do lado não passa, é pintado de vermelho e serve para identificar o lado não passa do calibrador.

O cabo é fabricado em alumínio, com tratamento superficial de anodização azul.

Funcionamento: Para que o produto seja considerado aprovado, o lado passa do calibrador deverá obrigatoriamente entrar no furo roscado.

O lado não passa poderá entrar no produto, porém não mais que duas voltas.

Os calibradores tampão de rosca métrica são identificados pela letra “M” antes da sua medida nominal expressa em milímetros sempre escrita em letra maiúscula.

O passo do calibrador é o espaço entre dois filetes na rosca do calibrador. Este passo poderá ser fino ou normal.

Caso o valor do passo não seja especificado pelo cliente, o passo normal deverá ser adotado na construção dos calibradores conforme descrito na norma.

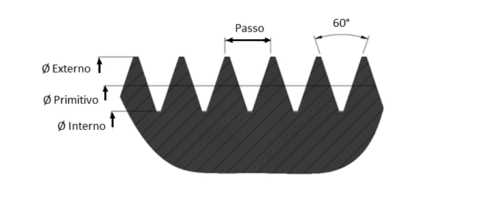

O diâmetro externo é o maior diâmetro do calibrador.

O diâmetro primitivo é o diâmetro situado entre os diâmetros externo e interno da rosca.

O diâmetro interno é o diâmetro menor do calibrador.

O ângulo de filete neste tipo de rosca será sempre 60°.

No cabo do calibrador são gravadas as informações “P”, “NP” as quais identificam o lado passa e não passa do calibrador.

Além destas informações é usual serem gravadas a medida da rosca, passo e as classes de tolerância do diâmetro interno e primitivo do produto a ser controlado, assim como o logotipo MICRONTEKe o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.

As tolerâncias dos diâmetros interno e primitivo são especificadas por um número acompanhado sempre por uma letra maiúscula.

Quando a tolerância dos diâmetros interno e primitivo forem iguais, não é necessário gravar
esta mesma tolerância duas vezes.

Por exemplo, quando o diâmetro interno do calibrador, for de tolerância classe 5H, e o diâmetro primitivo também for de tolerância 5H, a informação 5H será gravada apenas uma vez no calibrador.

Quando a tolerâncias de diâmetros interno e primitivo não forem especificadas pelo cliente, a classe de tolerância 6H deverá ser adotada.

Para calibradores de diâmetros de até 40 mm os lados passa e não passa são fixados no cabo por pressão através de cone contido no furo do cabo e também nas pontas lado passa e não passa.
