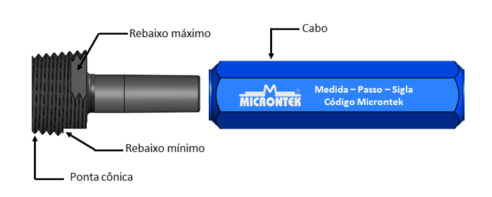

Calibrador também usado para o controle da rosca NPSI, tem como principal característica a rosca cônica e a ausência do lado não passa, sendo basicamente formado por um cabo, e ponta cônica roscada.

A ponta cônica roscada do calibrador verifica todo o perfil da rosca como ângulo, passo, e o diâmetro primitivo da rosca interna, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O cabo é fabricado em alumínio, com tratamento superficial de anodização azul.

Funcionamento: Para que o produto seja considerado aprovado, a ponta cônica roscada deverá entrar no furo roscado e travar entre os rebaixos máximo e mínimo do calibrador.

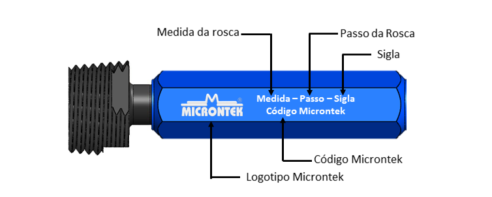

No cabo do calibrador são gravados a medida da rosca, passo do produto a ser controlado acompanhado da sigla NPSI, assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.

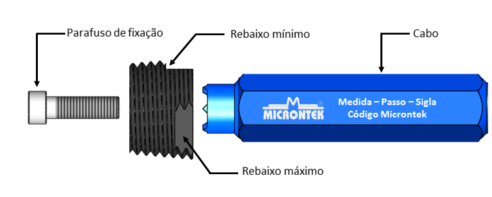

Calibradores tampão de rosca NPSI com diâmetros nominais acima 2½” tem seu blank fixado no cabo através de sistema “trilock”, sendo que 01 jogo deste tipo de calibrador, formado por um blank roscado cônico, um parafuso de fixação e um cabo.

A ponta cônica roscada do calibrador verifica todo o perfil da rosca como ângulo, passo e o diâmetro primitivo da rosca interna, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O parafuso de fixação é fabricado em aço 1020, e com acabamento superficial em oxidação negra.

O cabo é fabricado em alumínio, com tratamento superficial de anodização azul.

Funcionamento: Para que o produto seja considerado aprovado, a ponta cônica deverá entrar no furo roscado e travar entre os rebaixos máximo e mínimo do calibrador.

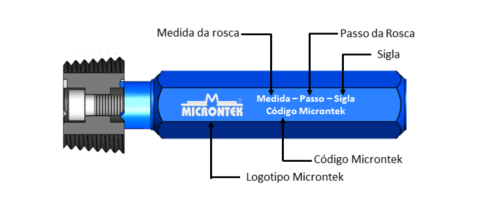

No cabo do calibrador são gravados a medida da rosca, passo do produto a ser controlado acompanhado da sigla NPSI, assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.

Este tipo de rosca, que é paralela, pode ser controlada com calibrador de rosca cônico ou paralelo.

A definição de qual dos tipos de calibrador será usado (cônico ou paralelo) é determinada pelo
próprio cliente.

Primeiramente será feita abordagem sobre calibrador de rosca paralelo.

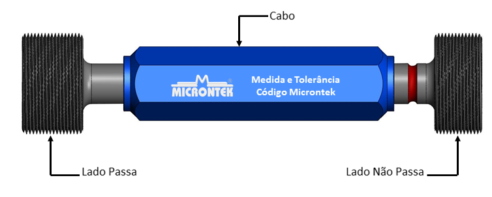

Este calibrador é utilizado para a inspeção de furos com a rosca NPSI, sendo basicamente
formado por um cabo, lado passa e lado não passa.

O lado passa do calibrador verifica todo o perfil da rosca como ângulo, passo, diâmetro maior mínimo e o diâmetro primitivo da rosca interna, sendo fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O lado não passa do calibrador verifica se o diâmetro primitivo da rosca interna não está maior que o especificado e é também fabricado em aço VC52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O canal existente no blank do lado não passa, é pintado de vermelho e serve para identificar o lado não passa do calibrador.

O cabo é fabricado em alumínio, com tratamento superficial de anodização azul.

Funcionamento: Para que o produto seja considerado aprovado, o lado passa do calibrador deverá obrigatoriamente entrar no furo roscado.

O lado não passa poderá entrar no produto, porém não mais que duas voltas.

Os calibradores tampão de rosca NPSI tem a identificação de seu diâmetro nominal em polegada.

Uma polegada é igual a 25.4 mm.

Sempre que se especifica uma dimensão em polegada, está deverá ser seguida de aspas.

Exemplo:

 1/2″ – Meia Polegada                           2½” – Duas Polegadas e meia

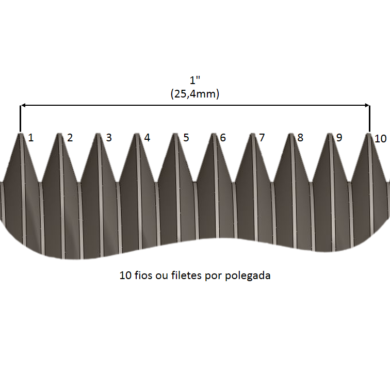

Após a especificação do diâmetro nominal da rosca, é informada a quantidade de filetes contidos no comprimento de 1″ ou 25,4 mm.

Este calibrador sempre tem na sua especificação a sigla NPSI que significa “Rosca americana paralela intermediária para tubos”.

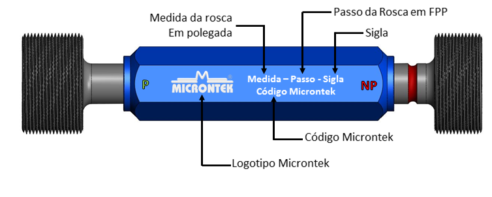

No cabo do calibrador são gravadas as informações “P”, “NP” as quais identificam o lado passa e não passa do calibrador.

Além destas informações é usual serem gravados a medida da rosca e o passo acompanhado da sigla NPSI, assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.

Não existe calibrador NPSI paralelo trilock, uma vez que a maior medida existente deste calibrador é de 1″
