Este Calibrador é utilizado para inspeção de furos com necessidade de controle de profundidade, é um instrumento de precisão, de fácil manuseio, excelente para controle em Usinagem e Metrologia.

É formado por: 1 Corpo, 1 Guia, 1 Canhão, 1 Jogo de Ponteiras PNP e 1 Estojo.

Obs: O Estojo é um item opcional.

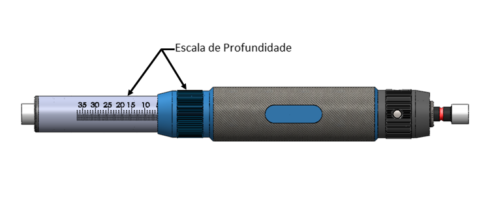

 Corpo – Fabricado com material Duralumínio, com tratamento superficial em Anodização Azul, com gravação na escala graduada.

Guia – Fabricado com material 8620, beneficiado com 32 – 36 HRC e com tratamento superficial de 0,02mm de camada de Cromo Duro.

Canhão – Fabricado com material 8620, beneficiado com 32 – 36 HRC e com tratamento superficial de 0,02mm de Cromo Duro.

Ponteiras PNP – Tampão Liso são fabricadas com material VC 52, Temperado e Revenido com 60 – 62 HRC e oxidado.

O calibrador com dimensão de O a 25 mm, tem como tolerância para controle de profundidade entre ±0,5 mm.

O calibrador com dimensão de 0 a 35 mm, tem como tolerância para controle de profundidade entre ±0,5 mm.

O calibrador com dimensão de 0 a 45 mm, tem como tolerância para controle de profundidade
entre ± 0,5 mm.

O Canhão ao ser girado sobre a Guia acionando o calibrador, determina a medida correspondente e encontrada no produto.

As Ponteiras Tampão Liso, quando inseridas tem a função de controlar a profundidade, e também a função de controle do diâmetro do furo.
