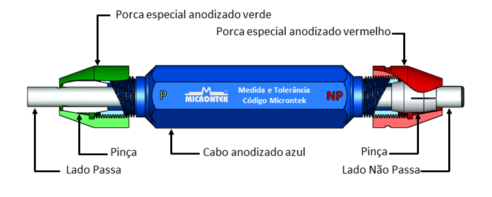

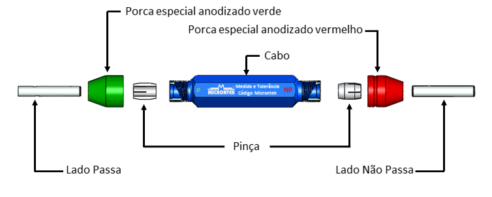

Neste tipo de calibrador é formado por um blank lado passa, um blank lado não passa, um cabo, duas porcas sextavadas especiais e duas pinças.

Os blanks lado passa e não passa são fabricados em aço VC 52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O cabo é fabricado em alumínio, com tratamento superficial de anodização azul.

A porca especial que fixa o lado passa é fabricada em alumínio, com tratamento superficial de anodização verde.

A porca especial que fixa o lado não passa é fabricada em alumínio, com tratamento superficial de anodização vermelho.

As pinças são fabricadas em alumínio, sem tratamento superficial.

Funcionamento: Para que o produto seja considerado aprovado, o lado passa do calibrador deverá obrigatoriamente entrar no furo, e o lado não passa não deverá entrar no furo.

Este tipo de construção permite que os lados passa e não passa sejam invertidos após o desgaste dos mesmos.

Na montagem, as pinças são comprimidas pelas porcas especiais e pelo cabo, o que faz com que a mesma se feche de tal forma a fixar o pino no lado passa e não passa.

OUTRAS SOLICITAÇÕES DE FABRICAÇÃO

Fabricação dos blanks lado passa e não passa em METAL DURO classe K10 com dureza de até 72 Hrc.

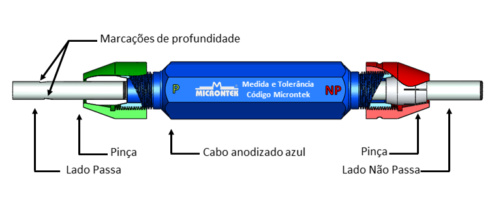

Fabricação do blank lado passa com marcações para o controle de profundidade do furo
