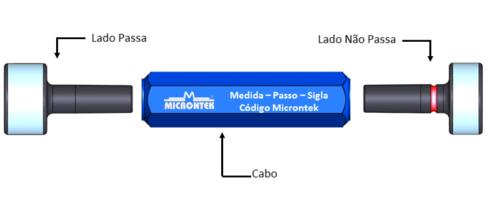

Este calibrador é utilizado para a inspeção de furos, sendo basicamente formado por um cabo, lado passa e lado não passa.

O blank lado passa do calibrador corresponde à medida mínima do produto, sendo fabricado em aço APT ou em VC 52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O blank lado não passa do calibrador corresponde à dimensão máxima do produto a ser inspecionado e é também fabricado em aço APT ou em VC 52 temperado e revenido com uma dureza de 60 a 62 Hrc com tratamento superficial oxidado.

O canal existente no blank do lado não passa, é pintado de vermelho e serve para identificar o lado não passa do calibrador.

O cabo é fabricado em alumínio, com tratamento superficial de anodização azul.

Funcionamento: Para que o produto seja considerado aprovado, o lado passa do calibrador deverá obrigatoriamente entrar no furo, e o lado não passa não deverá entrar no furo.

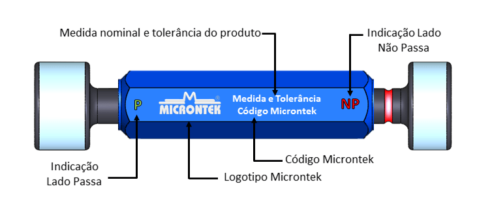

No cabo do calibrador são gravadas as informações “P”, “NP” as quais identificam o lado passa e não passa do calibrador.

 Além destas informações é usual serem gravadas as dimensões mínima e máxima do produto a ser controlado assim como o logotipo MICRONTEK e o código Microntek para que futuramente seja feita a rastreabilidade do calibrador.

 Para calibradores de diâmetros de até 40 mm os lados passa e não passa são fixados no cabo por pressão através de cone contido no furo do cabo e também nas pontas lado passa e não passa.

OUTRAS SOLICITAÇÕES DE FABRICAÇÃO

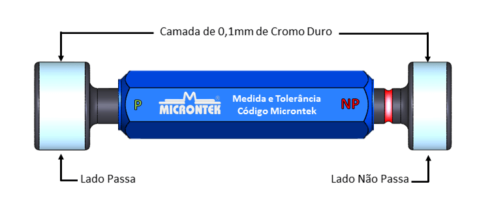

 Fabricação em aço temperado com camada de 0,1 mm de CROMO DURO.

 Cromo duro é um tratamento superficial que eleva a dureza na superfície de medição para até 67 Hrc, aumentando a vida útil do calibrador.

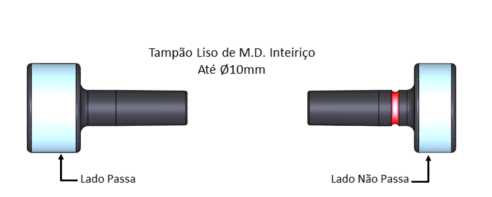

Para diâmetros de até 10 mm fabricação em METAL DURO MACIÇO CLASSE K10.

O metal duro é um material com alta resistência ao desgaste, com dureza de até 72 Hrc, recomendado para a construção de calibradores usados no controle de produtos fabricados em materiais abrasivos como latão, alumínio e ferro fundido.

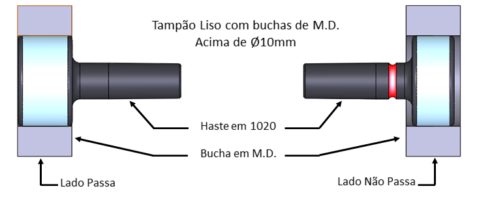

Acima de 10 mm de diâmetro, lados passa e não passa são feitos em BUCHA DE METAL DURO com dureza de até 72 Hrc, as quais são soldadas nas hastes de 1020 com solda prata.

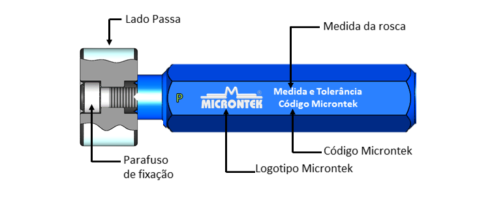

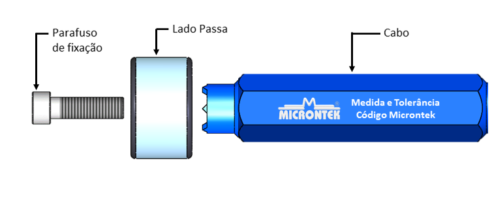

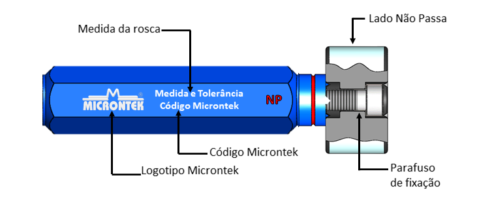

Calibradores tampão liso com diâmetros acima 40 mm tem seus blanks lado passa e não passa fixados no cabo através de sistema “trilock”, sendo que, o blank lado passa e blank lado não passa são montados individualmente em seu respectivo cabo, ou seja, neste caso 01 jogo deste tipo de calibrador, é formado por um blank lado passa, um blank lado não passa, dois parafusos de fixação e dois cabos.

Este calibrador é construído com um cabo individual para minimizar o peso, além de oferecer a possibilidade de inverter a posição da montagem do cabo quando ocorre desgaste na extremidade dos blanks, principalmente no blank lado não passa que não deve entrar no furo.

O blank lado passa do calibrador corresponde à medida mínima do produto, sendo fabricado em aço em VC 52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O blank lado não passa do calibrador corresponde à dimensão máxima do produto a ser inspecionado e é também fabricado em VC 52 temperado e revenido com uma dureza de 60 a 62 Hrc e com tratamento superficial oxidado.

O canal existente no cabo do lado não passa, é pintado de vermelho e serve para identificar o lado não passa do calibrador.

Os parafusos de fixação são fabricados em aço 1020, e com acabamento superficial em oxidação negra.

O cabo é fabricado em alumínio, com tratamento superficial de anodização azul.

São gravadas a dimensão do produto a ser controlado assim como o logotipo MICRONTEK e o número de ordem de serviço.

Neste tipo de construção os caracteres “P” e “NP”, são gravados em seu respectivo cabo.

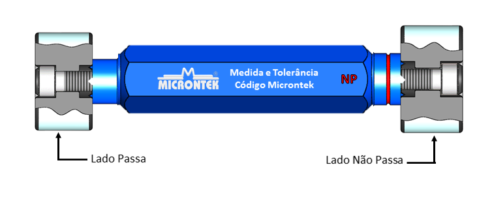

Os calibradores trilock são fornecidos em cabo único somente quando o cliente solicitar desta forma.

Nestes casos, 01 joqo deste tipo de calibrador, é formado por um blank lado passa, um blank lado não passa, dois parafusos de fixação e um cabo.

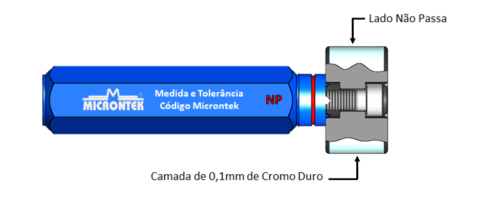

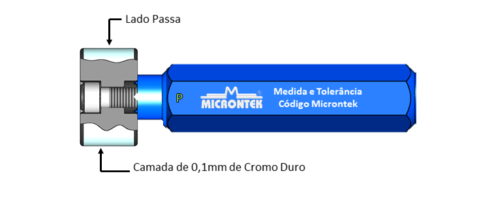

Fabricação em aço temperado com camada de 0.1 mm de CROMO DURO, o que proporciona uma dureza superficial de até 67 Hrc.

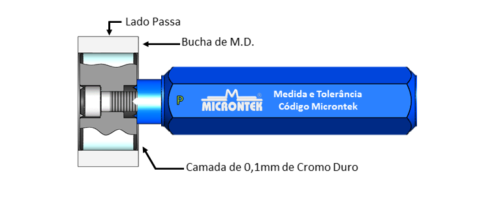

Para diâmetros de até de 50 mm, lado passa em BUCHA DE METAL DURO com dureza de até 72 Hrc, as quais são soldadas blank de 1020 com solda prata.
